拓普品牌TPKZC-A型變壓器空負載特性測試儀操作試驗方法說明
1、基本概念
空載試驗：從變壓器的某一繞組(一般從二次低壓側)施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗。
短路試驗：將變壓器低壓大電流側人工短聯接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。
2、測試方法
根據不同的測試項目以下分別進行介紹：

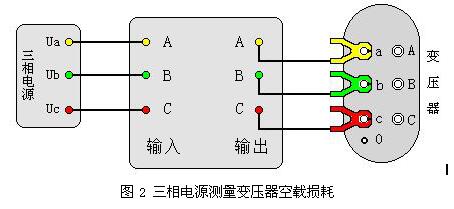

（1）三相電源測量變壓器的空載損耗：
將變壓器的非測試端開路，按下圖方式接線

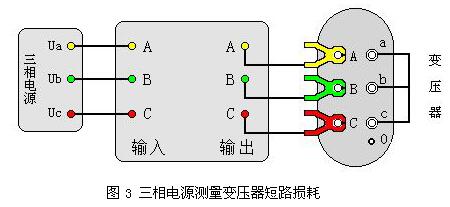

（2）三相三線電源測量變壓器短路損耗：
從變壓器高壓側施加三相測試電源，低壓側用專用短接線良好短接，如下圖接線。

注意：我們這里采用方法相當于以往的兩功率表法，電壓測量UAB、UCA和UCB三相電壓值，結果為三相的平均值；功率損耗只測量PAB和PCB兩相功率，總損耗為兩相功率損耗之和。
