自動抗干擾介質損耗測試儀使用方法
1、操作鍵盤
備用------不用。
快測-------快速測量，無抗干擾功能。
抗擾-------抗干擾測量。
正接-------正接法測量。
打印-------在測試結果出來后，打印測試數據。
反接-------反接法測量。
啟動-------起動高壓，開始測量。
外接-------外接法測量。也用來選擇外接標準電容的容量。
停止-------可以在測試過程中，中斷測量。使用時必須將儀器接地端子可靠接地。
2、試驗前必須將儀器接地端子可靠接地。
3、試驗前首先要測量被試品的絕緣情況（一般用兆歐表測量，＞1000兆以上）。
4、打開電源，儀器首先自檢（顯示屏、光電通訊、內存、操作鍵、數模轉換、電網頻率，自檢通過后，進入主目錄。）
5、根據被試品的耐壓等級來選擇試驗電壓的檔位。（高于10kV時用10kV的檔位）
6、正接線法時UH端輸出高電壓，反接線法時Cx端輸出高電壓。
7、儀器在測試過程中，嚴禁操作“試驗電壓”選擇開關。進入測量狀態后，用戶隨時可用“停止”鍵退出測量狀態。
8、試驗時必須根據實際情況，將帶高壓的線纜與地保持足夠距離。我公司提供的特種絕緣電纜測量大容量試品可以拖地使用，但電容量小于1000PF時，電纜線懸空，以保證測試的精度。
9、只有關閉儀器電源，試驗電壓選擇開關置于“關”位置時，接觸儀器的后部及其測量線纜與被試品才被認為是安全的。
10、不得更換不符合面板指示值的保險絲管。
11、儀器使用時不要隨意更換廠家配備的測試電纜，以確保測量的準確度。
●正接線法：（接線如圖四所示）
通電前，先將“試驗電壓”開關置于“關”位置。將UH端子用專用線纜的大鐵夾（有UH標記），接至被試品高壓端，將Cx端子用另一根專用線纜的芯線線頭（紅色，有CX標記），接被試品CX低壓端，它的屏蔽線頭（黑色，有E標記）接地，如果試品低壓端有屏蔽端子，可用導線將該端子與“E”連接后接地。
通電后，按“正接”鍵。選好的正接線方式：用“試驗電壓”開關選好電壓：然后按“啟動”鍵開始測試。
●反接線法（接線如圖五所示）
通電前，先將“試驗電壓”開關置于“關”位置，將UH端子接地，將Cx的芯線（有CX標記）接至被試品CX的高壓端。
通電后，按“反接”鍵， 選好反接線方式：用“試驗電壓”開關選好電壓，然后按“啟動”鍵開始測試。
特別注意：反接法時CX線的屏蔽“E”與Cx電位接近，E可接至被試品高壓端的屏蔽端, 沒有屏蔽端的, E要懸空，絕對不能接地！?。》駝t，儀器內部變壓器輸出端短路。從CX夾子與E夾子到兩線交叉的部分一定要離接地點10Cm以上, 確保高壓不對地放電。以避免損壞儀器和試驗人員的安全。
● 外接高壓法：（接線如圖六所示，Cn為外接標準電容，CX為被試品。）
當被試品要求試驗電壓大于10KV時或試品容量大于60000pF時，可以外接高壓進行測量，即不使用儀器內部高壓器，而外接一臺高壓裝置進行測量。
注意：外接高壓法進行測量時，“試驗電壓”開關置于“關”位置！調整好外接電壓，然后按“啟動”鍵開始測試。
（注意：外接標準電容的耐壓值，必須大于外接試驗電壓值的30%以上。）
通電后按“外接”鍵，選好外接方式，將儀器的“試驗電壓”開關置于“關”位置！
選擇好外接標準電容的容量，然后調整好外接電壓，按“起動”鍵開始測試。
中途會顯示“請關閉外接高壓！”并停一下，等候人工將外加高壓關閉，關閉外高壓后（必須關閉外高壓），再按一次“啟動”鍵才能完成測試。
如果外高壓未關閉，則測試結果不真實。
〖外接標準電容的容量選擇〗
“外接方式”時，按一次“外接”鍵，則顯示的外接標準電容容量“XXXXpF”將改變，共八種容量供選擇（zui后一種為廠家調試用，用戶使用則無效）。
50pF,100pF,150pF,200pF,500pF,1000pf,XXXpF,XXXpF.
應選擇與外接標準電容相等的容量。如果使用的外接電容量特殊，可請生產廠家將該電容容量輸入儀器中。如果選擇的外接電容與實際不相等，則測量結果會受影響。
該儀器為中文液晶顯示，有中文漢字提示各類測試信息，當測試完成后，可按“打印”鍵，打印測試結果。

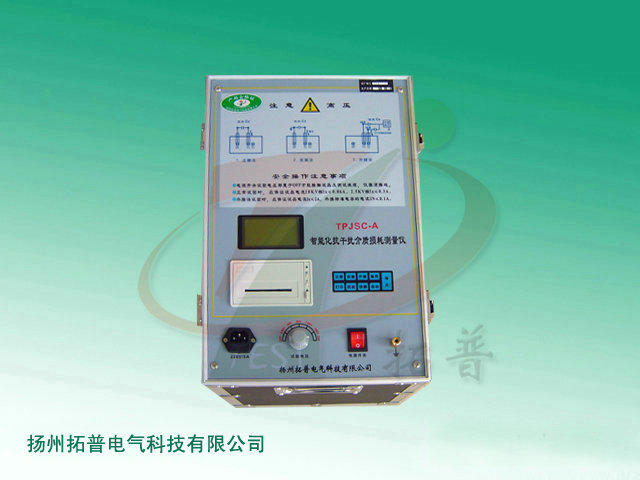

友情提醒：購置拓普電氣原創型號TPJSC-A型自動抗干擾介質損耗測試儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
