       當某一繞組中有磁通變化，繞組中就會產生感應電動勢，感應電動勢為正的一端稱為正極性端；感應電動勢為負的一端為負極性端。如果磁通的變化方向改變，則感應電動勢的方向和端子的極性都隨之改變。因此交流電路中，正極性端和負極性端不是固定的，只是對某一時刻，某一參照而言。
       電力變壓器或互感器均存在多個繞組，多個引出端子，為了說明繞在同一鐵芯上的兩個繞組的感應電動勢的相對關系采用了“極性”這一概念。同一鐵芯上的電力變壓器繞組有同一磁通流過，兩繞組若以同側線端為起始端，電力變壓器繞組向相同，則感應電動都方向相同；繞向相反，則感應電動勢方向相反。所以電力變壓器繞組的繞向和端子標號一經確定，就可以用“加極性”和“減極性”來表示兩個繞組之間的感應電動勢的關系。在圖1-1(a)中，兩繞組繞向相同，在同一磁通穿過時，兩繞組內的感應電動勢在同名端子間任何瞬間都有相同極性，此時一、二次電壓?ax和?ax相位相同，如連接X和x,?Aa等于兩電壓差，則該電力變壓器的兩繞組就為“減極性”關系。如將二次繞組標號交換[見圖1-1(b)所示]，顯然同名端子間的電動勢將變成相反方向，電壓相位差為180°，這時連接Xx后，?Aa是?ax與?ax之和。則電力變壓器此兩繞組之間是“加極性”關系。同理，在圖1-1(c)中，保持圖1-1(a)中的繞組標號。而將ax繞組繞向改變，則電力變壓器 兩繞組又成了”加極性“關系。

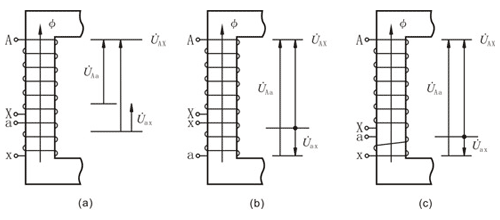

圖1-1 電力變壓器極性示意圖
(a)減極性；(b)、(c)加極型

      由于電力變壓器繞組間存在著極性關系，當需要幾個繞組互相連接時，必須知道極性才能正確的進行連接。同樣，電壓互感器、電流互感器也有極性問題。
