電力變壓器的組別(又稱聯接組標號)相同是變壓器并列運行的必要條件之一。變壓器的聯接組標號試驗用于檢查變壓器的聯接阻標號是否與變壓器銘牌相符，是變壓器出廠、交接及大修后應做試驗之一。
一、變壓器的聯結組標號
變壓器的聯結組標號是代表各相繞組得人連接方式和電動勢相量關系的符號，也是變壓器技術參數中很重要的一個參數。
單相變壓器常見的聯接組標號有Ii 12、I i6。I i12表示高壓繞組和低壓繞組是減極性，I i6表示高壓繞組和低壓繞組是加極性的。
三相雙繞組變壓器常見的變壓器的聯結組標號有Y yn12、Y d11、YN d11。其中前面的字母Y、YN表示高壓繞組的接線，后面的字母yn、d表示低壓繞組接線，其后的數字乘以30°則為低壓繞組比高壓繞組的電動勢相量落后的相位差。
三相三繞組變壓器常見的聯接組標號有YNyn0 d11。聯接組標號中，YN為高壓繞組接線，yn為中壓繞組接線，d為低壓繞組接線，0表示高、中壓繞組間的相位差(數字乘以30°則為中壓電動勢相量落后于高壓繞組的電動勢相量相位差)。11表示高、低壓繞組間的相位差(數字乘以30°則為低壓壓電動勢相量落后于高壓繞組的電動勢相量相位差)。
聯接組標號中的字母Y、y表示繞組為星形聯接，D,d表示為三角形連接，YN、yn表示有中性點引出的星形連接。同一變壓器聯接組標號中，表示高壓繞組的用大寫字母表示，表示中，低壓繞組的用小寫字母表示。
變壓器高、低壓繞組間的相位差，通常采用時鐘法來確定(見圖1-1)。

圖1-1 聯接組標號使用規定示意圖


以高、低壓繞組電動勢相量的起點或中性點重合到一點作為適中的軸心，由起點或中性點到A的高壓繞組相電動勢作為鐘表的分針，并且永遠指向12點(零點)，為基準位置；由起點或中性點到a的低壓繞組相電動勢作為鐘表的時針，它所指的時序位置就是聯接標號組的數字標號。
決定變壓器聯接組的標號的因素有以下三個：(1)繞組首末端的標號(A;X;a;x)(2)繞組的繞向 (3)繞組的聯接方式(Y,D;y,d等)。
二、聯接組標號的試驗方法
目前現場常用的試驗方法主要有直流法、相位表法、變比電橋法和全自動變比測試儀等方法。
1.直流法。直流法適用于單相變壓器和時鐘序?yàn)?2和6的三相變壓器，對其他時序的變壓器測量結果不夠準確。
直流法的測量方法的測量接線圖如圖1-2所示。

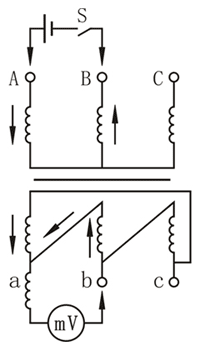

圖1-2 直流法測三相變壓器聯接組標號的接線圖


試驗時在高壓側接一個1.5-6V的干電池和開關S，先接在A、B相間，A相接電池正極，B相接電池負極；在中壓側或低壓側a、吧，b、c,a、c間接入的直流伏安級電壓表或直流級電流表的指示方向，向正記為”+“，向負向偏轉記為”-“；然后將電池接于B、C相間和A、C相間，重復上述試驗。根據試驗記錄，對照表1-1即可確定變壓器聯接組標號。

表1-1 直流三相變壓器組別的判斷表


鐘時序	高壓通電 相  別 +  -	低壓測得值				鐘時序	高壓通電 相  別 +  -	低壓測得值
		ab	bc	ac				ab	bc	ac
1	A B B C A C	+ 0 +	- + 0	0 + +		7	A B B C A C	- 0 -	+ - 0	0 - -
2	A B B C A C	+ + +	- + -	- + +		8	A B B C A C	- - -	+ - +	+ - -
3	A B B C A C	0 + +	- 0 -	- + 0		9	A B B C A C	0 - -	+ 0 +	+ - 0
4	A B B C A C	- + +	- - -	- + -		10	A B B C A C	+ - -	+ + +	+ - +
5	A B B C A C	- + 0	0 - -	- 0 -		11	A B B C A C	+ 0 -	0 + +	+ 0 +
6	A B B C A C	- + -	+ - -	- - -		12	A B B C A C	+ - +	- + +	+ + +

應當指出，表1-1中儀表指示為零的情況發生在變壓器為D，y或Y，d接線且時序?yàn)槠鏀?shù)時。
2.相位表法。相位表是測量電流、電壓相位的儀表。用相位表測量三相變壓器的連接組標號的試驗接線圖如圖1-3所示。

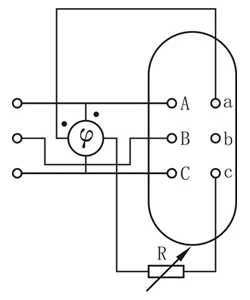

圖1-3 用相位表確定接線組別接線圖


試驗時，相位表的電壓線圈按圖所示極性接于被試品的高壓，電流線圈通過一個可變電阻接入被試品低壓的對應端子上。當被試變壓器高壓通入三相交流電壓時，在其低壓感應出一個一定相位的電壓。由于介入法人是一個電阻負荷，所以低壓側電流和電壓同相位。因此可以認為高壓電壓對低壓電流的相位就等于高壓電壓對低壓電壓的相位，根據相位表所測得的相位差即可知高、低壓間的時鐘序號即聯接組標號。使用相位表法測量時，應注意以下問題：
(1)測試前，應在已知聯接組標號的變壓器上校驗一下相位表的正確性。
(2)要嚴格按接線圖正確接線，特別注意相位表接線的極性要接正確。
(3)對于三相變壓器，最好在兩對應端子進行測量，即測AB、ab、BC、bc、AC、ac間的相位差。三相變壓器采用三相電源供電。
(4)供給被試變壓器的電壓應是可調的，通過調節電壓與可調電阻，使高壓側的電壓與低壓側的電壓的電流在相位表指示的合適范圍內。
3.變比電橋法。用變比電橋法在試驗變壓器變比的同時u，電橋上有供選定的聯接組標號位置。如果被試變壓器的聯接組標號與變比電橋上所選定的聯接組標號相同，測量聯接組標號下電橋能平衡，且變比時正確的，則說明選定的變壓器聯接組標號時正確的。如果電橋不能平衡或變比不正確，說明選定的聯接組標號不一定正確，則要通過直流法或相位表法確定其正確與否。
用變比電橋測量三相變壓器變比及聯接組標號時，對三繞組變壓器要分別進行3次高、低壓對應的雙向量測量，即要進行6次測量(高、中間壓；高、低壓間；中、低壓間)。
用變比電橋測量變壓器聯接標號的方法及適用范圍，可在使用時仔細查閱變比電橋使用說明書。
還有一個測量聯接組標號的方法，即比較電壓法或稱雙電壓法。
