鉗形接地電阻測試儀在電力、電信、建筑物防雷接地系統的應用
1、電力系統的應用
（1）輸電線路桿塔接地電阻的測量
通常輸電線路桿塔接地構成多點接地系統，只需用拓普牌鉗形接地電阻測試儀鉗住接地引下線，即可測出該支路的接地電阻阻值。
（2）變壓器中性點接地電阻的測量
變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。
測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。
（3）發電廠變電所的應用
拓普牌鉗形接地電阻表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。
2、電信系統的應用
（1）樓層機房接地電阻的測量
電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用拓普牌鉗形接地電阻測試儀測試則非常方便，用一根測試線連接消防栓和被測接地極（機房內都設有消防栓），然后用鉗表測量測試線。
鉗表阻值 = 機房接地電阻 + 測試線阻值 + 消防栓接地電阻
如果消防栓接地電阻很小，則：
機房接地電阻 ≈ 鉗表阻值 - 測試線阻值
（2）機房、發射塔接地電阻的測量

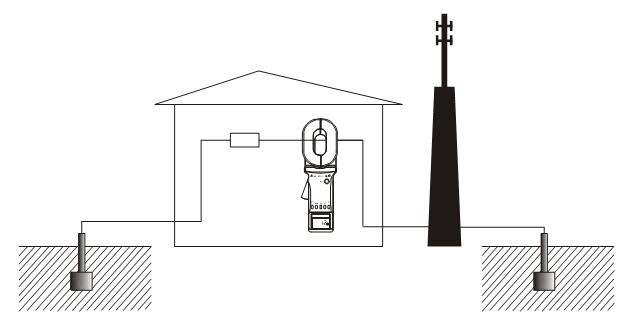

機房、發射塔接地通常構成二點接地系統，如下圖。
3、建筑物防雷接地系統的應用

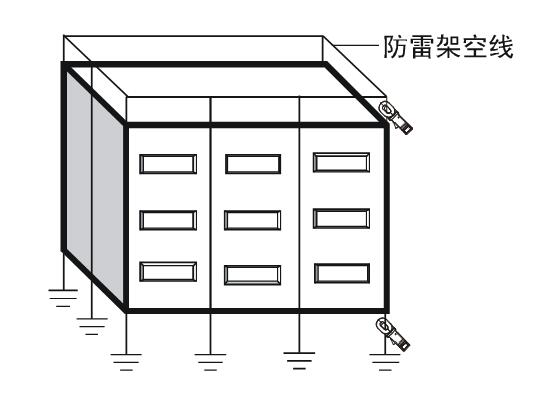

建筑物的接地極如互相獨立，各接地極的接地電阻測量見下圖。
（1）輸電線路桿塔接地電阻的測量
通常輸電線路桿塔接地構成多點接地系統，只需用拓普牌鉗形接地電阻測試儀鉗住接地引下線，即可測出該支路的接地電阻阻值。
（2）變壓器中性點接地電阻的測量
變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。
測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。
（3）發電廠變電所的應用
拓普牌鉗形接地電阻表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。
2、電信系統的應用
（1）樓層機房接地電阻的測量
電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用拓普牌鉗形接地電阻測試儀測試則非常方便，用一根測試線連接消防栓和被測接地極（機房內都設有消防栓），然后用鉗表測量測試線。
鉗表阻值 = 機房接地電阻 + 測試線阻值 + 消防栓接地電阻
如果消防栓接地電阻很小，則：
機房接地電阻 ≈ 鉗表阻值 - 測試線阻值
（2）機房、發射塔接地電阻的測量
機房、發射塔接地通常構成二點接地系統，如下圖。
3、建筑物防雷接地系統的應用
建筑物的接地極如互相獨立，各接地極的接地電阻測量見下圖。
